Sistema de Eletrodos de Oxigênio de Fotossíntese e Respiração Fase Gasosa – Leafview 1
Leafview 1 é um sistema de nível inicial para estudos de fotossíntese e respiração de amostras em fase gasosa, estado sólido, sob iluminação actínica. O sistema é ideal para ambientes de ensino para estudos de biologia vegetal de graduação e pós-graduação sobre processos fotossintéticos, mas também se encaixa em instalações de pesquisa onde as demandas de desempenho dos equipamentos são altas.
Leafview 1 é um sistema de nível inicial para estudos de fotossíntese e respiração de amostras em fase gasosa, estado sólido, sob iluminação actínica. O sistema é ideal para ambientes de ensino para estudos de biologia vegetal de graduação e pós-graduação sobre processos fotossintéticos, mas também se encaixa em instalações de pesquisa onde as demandas de desempenho dos equipamentos são altas.
As amostras normalmente consistem em discos de folhas que são cortados de uma folha larga ou formados por um “tapete” de folhas menores para formar um disco circular de 10cm2. As mudanças no teor de oxigênio da câmara de amostra selada são determinadas pelo eletrodo de oxigênio integral montado na base da câmara.
Os componentes individuais do Sistema Leafview 1 são descritos abaixo:

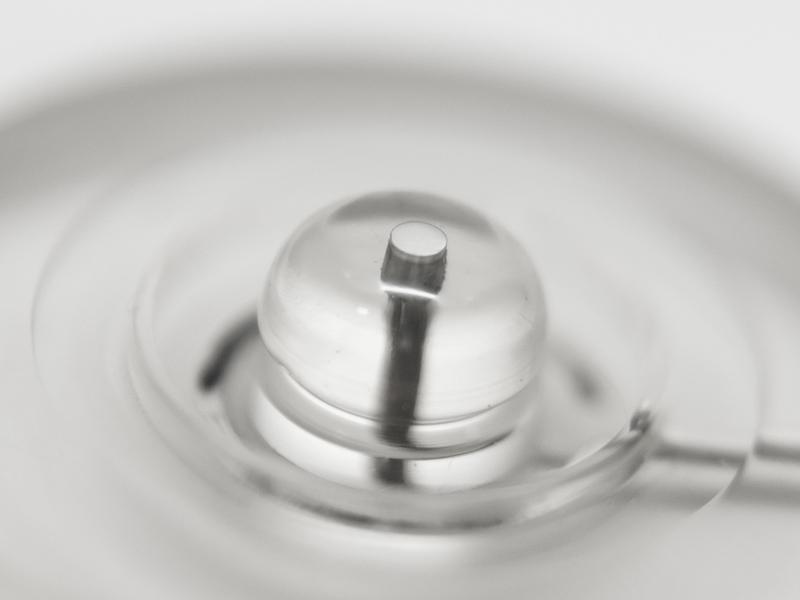

Desde seu design original no início dos anos 1970 por Tom Delieu e David Walker, o disco de eletrodo de oxigênio do tipo Clark S1 permanece praticamente inalterado – um verdadeiro testemunho da qualidade e confiabilidade do sensor. O S1 consiste em um cátodo de platina e um ânodo de prata inseridos em um disco de resina epóxi e é preparado para uso aprisionando uma camada de solução saturada de KCl a 50% sob uma membrana de PTFE permeável ao oxigênio. Um espaçador de papel colocado sob a membrana atua como um pavio para fornecer uma camada uniforme de eletrólito entre o ânodo e o cátodo.
Quando uma pequena tensão é aplicada entre esses eletrodos (com o negativo de platina em relação à prata), a corrente que flui é inicialmente desprezível e a platina se polariza (ou seja, ela adota o potencial aplicado externamente). À medida que esse potencial é aumentado para 700 mV, o oxigênio é reduzido na superfície de platina, inicialmente a peróxido de hidrogênioH2O2, de modo que a polaridade tenda a se descarregar à medida que os elétrons são doados ao oxigênio (que atua como um aceitador de elétrons). A corrente que então flui está estequiometricamente relacionada ao oxigênio consumido pelo cátodo.
Quando conectado à unidade de controle de eletrodos, o S1 oferece um método rápido, eficaz e preciso para detectar pequenas mudanças na concentração de oxigênio.
A câmara de eletrodos de disco de folha LD1/2 é um dispositivo simples para medir a troca de oxigênio a partir de um discode folhas de 10cm de 2 polegadas montado dentro de uma câmara de amostra selada e hermética a gases.
O LD1/2 é construído de acetal preto com uma janela superior de acrílico fundido que permite que a amostra seja iluminada uniformemente para medições de fotossíntese usando a fonte de luz branca de alta intensidade LS2.
Um disco de eletrodo de oxigênio S1 preparado é fixado na base do LD1/2, com a cúpula do eletrodo formando o piso da câmara de amostragem.
A temperatura da amostra pode ser controlada com precisão conectando um banho-maria circulante externo (não incluído) às entradas da jaqueta d’água do LD1/2.
A fonte de luz LS2 é uma fonte de luz tungstênio-halogênio de alta intensidade (100W) alimentada por uma fonte de alimentação estabilizada.
A carcaça da lâmpada contém um ventilador de resfriamento, um “Hot-Mirror” redutor infravermelho e óptica para fornecer luz com mínima variação de intensidade ao longo do feixe e pouca divergência em relação ao paralelo. 2 ranhuras são fornecidas para aceitar filtros ópticos quadrados de 50mm ou uma placa manual do obturador.
Uma variedade de degraus de intensidade luminosa pode ser alcançada adicionando permutações dos 4 filtros de densidade neutra A5 fornecidos (0,1, 0,3, 0,6 e 1,0 O.D.) para atenuar a intensidade da luz. As intensidades máximas de iluminação da amostra variam dependendo do tipo de câmara de eletrodos em uso.
Quando usado com a câmara de eletrodos DW1, o LS2 pode atingir uma intensidade máxima de 1.800 μmol m-2 s-1 quando montado horizontalmente em relação à câmara do eletrodo.
A unidade de controle OXYV1 Oxyview foi projetada como uma unidade de controle de eletrodo de oxigênio conveniente e de baixo custo para o ensino de estudos de fotossíntese e respiração celular utilizando a técnica de medição de eletrodo de oxigênio.
A unidade de controle Oxyview é totalmente compatível com a gama de câmaras de eletrodos de oxigênio produzidas pela Hansatech Instruments, permitindo assim a realização de uma ampla variedade de ensaios diferentes tanto em fase líquida quanto gasosa.
O Oxyview é configurado e controlado por meio de um painel de controle frontal com 4 botões sensíveis ao toque. A configuração é alcançada navegando por uma série de telas de menu simples e seguindo as diretrizes exibidas para cada etapa do processo de configuração. Essas etapas de configuração incluem a definição da velocidade do agitador (para medições em fase líquida) e as configurações de recuo e ganho. Uma vez configurada, a unidade de controle Oxyview fornece uma leitura precisa e estável do teor de oxigênio da amostra em questão.
A unidade de controle Oxyview é alimentada por um cubo de parede de 12V DC que se conecta diretamente à parte traseira da unidade. Também na traseira há uma saída analógica de 0V – 5V. Isso permite que os valores medidos da unidade de controle sejam registrados em um dispositivo externo de gravação, como um gravador gráfico ou registrador similar que aceite entrada analógica de 0V a 5V.
Os sistemas Leafview 1 são fornecidos com os seguintes componentes:
ARTIGOS CIENTÍFICOS CORRELACIONADOS AOS EQUIPAMENTOS ACESSE:
Para informações técnicas e operacionais mais detalhadas por favor vide documentos nas abas "Catálogo" e "Data Sheet" no canto superior dessa página.
Especificações Técnicas
Unidade de controle de eletrodo Oxyview 1
Faixa de medição: Oxigênio: 0% – 100%
Entradas de sinal: Eletrodo de oxigênio (SMB)
Resolução: 10 x 10-6 μmols/ml a 20°C
Tensão polarizadora: Selecionável entre 0,4V e 0,9V (padrão recomendado de 0,7V)
Ganho: Grosso: x1, x2, x5, x10, x20, x50, x100. Tudo certo: passos de 1mV
Afaste: O sinal desliga em passos de 1mV
Saída analógica: 0V – 5V sinal de eletrodo
Dimensões (HWD): 90mm x 135mm x 85mm
Peso: 320g
Potência: 95V – 260V alimentação universal de rede elétrica. Saída 12V DC 2,5A
Câmara de eletrodos LD1/2
Adequação: Respiração/fotossíntese em fase gasosa
Construção: Acetal preto
Câmara de amostras: Câmara de folhas (7,5cc)
Área amostral: 10cm2
Portas ópticas: Janela superior em acrílico fundido
Controle de temperatura: Camisa d'água conectada ao banho-maria
circulante termoregulado Dimensões (DH): 95mm x 75mm
Peso: 350g.
Disco de eletrodo de oxigênio S1
Tipo de eletrodo: Sensor polarográfico de oxigênio tipo Clark
Saída do eletrodo: Tipicamente 1,6μA a 21%O2
Corrente residual: Tipicamente 0,04μA em 0%O2
Tempo de resposta: 10 – 90% tipicamente <5 segundos
Consumo de oxigênio: Tipicamente <0,015μmol/h-1
Fonte de luz LS2
Tipo de lâmpada: 100W tungstênio-halogênio (50W disponível sob solicitação)
Fonte de Energia: Alimentação elétrica, estabilizada. 12V DC 10A. 120/240V 60/60Hz
Ajuste de Intensidade: Via combinações de 4 filtros de densidade neutra (fornecidos)
Intensidade máxima em DW1: 1.800 μmol m-2 s-1
Dimensões:
Caixa leve: 145mm x 65mm x 75mm. Peso 1,0kg
Fonte de alimentação: 86 mmx 150mm x 140mm. Peso 1,4kg.
