Sistema de Eletrodos de Oxigênio de Fotossíntese e Respiração Fase Gasosa – Leaflab 2+
O Leaflab 2 facilita estudos avançados de fotossíntese e respiração a partir de amostras de estado sólido. O sistema é ideal para instalações de pesquisa movimentadas onde as demandas de desempenho dos equipamentos são altas, mas também se encaixa em ambientes de ensino para estudos de biologia vegetal de pós-graduação sobre processos fotossintéticos.
Sistema Leaflab 2+
O Leaflab 2 facilita estudos avançados de fotossíntese e respiração a partir de amostras de estado sólido. O sistema é ideal para instalações de pesquisa movimentadas onde as demandas de desempenho dos equipamentos são altas, mas também se encaixa em ambientes de ensino para estudos de biologia vegetal de pós-graduação sobre processos fotossintéticos.
As amostras normalmente consistem em discos de folhas que são cortados de uma folha larga ou formados por um “tapete” de folhas menores para formar um disco circular de 10cm2. As mudanças no teor de oxigênio da câmara de amostra selada são determinadas pelo eletrodo de oxigênio integral montado na base da câmara.
Os componentes individuais do Sistema Leaflab 2 são descritos abaixo:
Disco de Eletrodo de Oxigênio S1
Desde seu design original no início dos anos 1970 por Tom Delieu e David Walker, o disco de eletrodo de oxigênio do tipo Clark S1 permanece praticamente inalterado – um verdadeiro testemunho da qualidade e confiabilidade do sensor. O S1 consiste em um cátodo de platina e um ânodo de prata inseridos em um disco de resina epóxi e é preparado para uso aprisionando uma camada de solução saturada de KCl a 50% sob uma membrana de PTFE permeável ao oxigênio. Um espaçador de papel colocado sob a membrana atua como um pavio para fornecer uma camada uniforme de eletrólito entre o ânodo e o cátodo.
Quando uma pequena tensão é aplicada entre esses eletrodos (com o negativo de platina em relação à prata), a corrente que flui é inicialmente desprezível e a platina se polariza (ou seja, ela adota o potencial aplicado externamente). À medida que esse potencial é aumentado para 700 mV, o oxigênio é reduzido na superfície de platina, inicialmente a peróxido de hidrogênioH2O2, de modo que a polaridade tenda a se descarregar à medida que os elétrons são doados ao oxigênio (que atua como um aceitador de elétrons). A corrente que então flui está estequiometricamente relacionada ao oxigênio consumido pelo cátodo.
Quando conectado à unidade de controle de eletrodos, o S1 oferece um método rápido, eficaz e preciso para detectar pequenas mudanças na concentração de oxigênio.

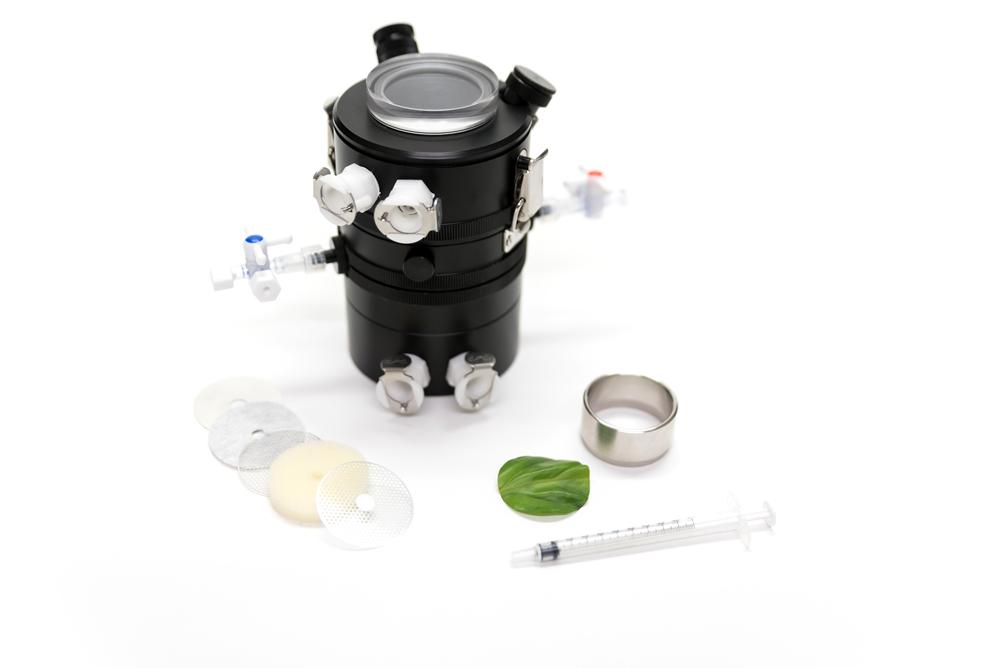

A câmara de eletrodos de disco foliar LD2/3 permite que medições de absorção/evolução de oxigênio sejam realizadas a partir de discos foliares, agulhas excisadas, algas, musgos, líquens etc., com área superficial de até 10cm 2. Um disco preparado de eletrodo de oxigênio S1 é montado diretamente abaixo da câmara de amostra, com a cúpula do eletrodo formando o piso da câmara de amostra.
O LD2/3 fornece controle preciso de temperatura da amostra e do sensor por meio de jaquetas d’água superior e inferior equipadas com portas auto-vedantes para conexão a um banho-maria circulante termoregulado.
O LD2/3 é construído de acetal negro, que permite adaptação de amostras ao escuro ou medição de oxigênio em completa escuridão.
A seção da câmara de amostra possui 2 portas de gás, proporcionando tanto capacidade de calibração quanto de fluxo contínuo para mudanças rápidas no ambiente gasoso acima da amostra. Um furo adicional com rosca e tampão é fornecido para a introdução de um sensor de temperatura opcional ou sensor auxiliar similar.
Uma janela superior de acrílico fundido transparente permite a iluminação da amostra via fonte de luz LED LH36/2R, com uma porta óptica adicional de 16mm para iluminação adicional ou inserção de um sensor quântico, etc. Uma porta adicional é orientada mais inclinadamente em direção à amostra e permite que o cabo de fibra óptica dos fluorímetros modulados FMS 1+ ou FMS 2+ seja posicionado próximo à amostra, permitindo a medição simultânea da fluorescência da clorofila.
Unidade de Controle Oxylab+
A próxima geração da unidade de controle de eletrodos de oxigênio Oxylab+ combina uma estética marcante com recursos e funcionalidades aprimoradas, oferecendo avanços significativos em flexibilidade e desempenho em relação às gerações anteriores de unidades de controle de eletrodos. Como parte de um sistema completo, o Oxylab+ oferece uma ferramenta conveniente, porém poderosa, para medições da evolução ou absorção de oxigênio em uma ampla gama de amostras em fase líquida, desde extrações de cloroplastos até suspensões mitocondriais com concentrações de oxigênio de até 100%.
O Oxylab+ oferece preço vs. desempenho incomparável, combinando simplicidade de operação com um conjunto de recursos invejável. A flexibilidade excepcional garante que o Oxylab+ seja igualmente útil tanto no ensino quanto na pesquisa. A resolução de 24 bits permite detectar pequenas variações na tensão de oxigênio sem a necessidade de aplicar ganho de instrumento. Isso resulta em trilhas bonitas e sem ruído, mesmo quando se aproxima de áreas de interesse. A eletrônica integrada fornece controle sobre uma fonte de luz LED com mudanças automáticas de intensidade realizadas por mesas de luz PFD definidas pelo usuário em software.
O sistema permite a visualização gráfica em tempo real de sinais provenientes de entradas auxiliares e eletrodos seletivos por íons, proporcionando escopo para uma análise abrangente da atividade do oxigênio simultaneamente com sinais como pH, TPP+, cálcio, potássio e íons de hidrogênio. Os sinais de todas as entradas são exibidos adicionalmente em uma tela LCD montada no painel frontal da unidade de controle Oxylab+.
Até 2 unidades de controle Oxylab+ individuais podem ser conectadas a um único PC e operadas simultaneamente pelo software OxyTrace+, fornecendo um sistema poderoso e multicanal.
Fonte de Luz LED LH36/2R
A carcaça da luz LH36/2R foi projetada especificamente para uso com a câmara DW3. A carcaça da luz se fixa diretamente na porta óptica maior do DW3 e é mantida firmemente no lugar.
O conjunto de LEDs de grande área consiste em 36 LEDs vermelhos dispostos de forma a proporcionar alta uniformidade de iluminação das amostras laminares suspensas na câmara de seção quadrada do DW3.
O LH36/2R conecta diretamente à parte traseira da unidade de controle de eletrodos Oxylab+. Os ajustes de intensidade da luz são feitos automaticamente com base em tabelas de PFD definidas pelo usuário dentro do software OxyTrace+. As tabelas PFD consistem em até 20 etapas individuais, permitindo que ensaios complexos de resposta à luz sejam configurados para execução automática durante uma medição.
O LH36/2R possui um ventilador de resfriamento integrado que liga automaticamente para resfriar a carcaça quando a intensidade da luz atinge um certo ponto. Isso proporciona controle de estabilidade da intensidade da luz quando necessário em níveis de intensidade luminosa mais altos. Os controles de feedback óptico dentro da carcaça da luz servem para aumentar a estabilidade do desempenho do LH36/2R em toda a faixa de intensidade.
O gráfico abaixo mostra a saída espectral da fonte de luz LH36/2R.
O LH36/2R possui um comprimento de onda máximo centrado em 660nm com intensidade máxima de 900 μmol m-2 s-1 em DW3.
Componentes do Sistema
Os sistemas Leaflab 2+ são fornecidos com os seguintes componentes:
ARTIGOS CIENTÍFICOS CORRELACIONADOS AOS EQUIPAMENTOS ACESSE:
Para informações técnicas e operacionais mais detalhadas por favor vide documentos nas abas "Catálogo" e "Data Sheet" no canto superior dessa página.
Especificações Técnicas
Unidade de controle de eletrodos Oxylab+
Faixa de medição:
O2: 0% – 100%
PH: 0pH – 14pH
Aux: 0V – 4,096V
Entradas de sinal:
Eletrodo S1O2 (SMB)
pH/ISE (BNC)
Aux (mini-Din de 8 pinos)
QTP1+ sonda PAR/temp (mini-Din de 6 pinos)
Resolução:
O2: 0,0003% (24 bits)
pH: 0,0006pH (16 bits)
Aux: 62,5μV/bit (16 bits)
Tensão polarizante: 700mV
Sensibilidade de entrada: 0nA – 9.000nA
Agitador magnético: Controlado por software de 150rpm a 900rpm em percentual de passos
Taxa de amostragem: 0,1 leituras/s – 10 leituras/s
Eletrônicos:
Microcontrolador: CPU de alto desempenho de 16 bits rodando a 32 MHz
ADC: Duplo, de baixo consumo
Sigma Delta 16/24 bits
Display: LCD azul de 61 x 2 caracteres
Comunicações: USB 2.0
Saída analógica: 0V – 4,5V sinal O2
Dimensões (HWD): 250mm x 125mm x 65mm
Peso: 630g
Potência: 95V – 260V alimentação universal de rede elétrica. Saída 12V DC 2,5A
Câmara de eletrodos LD2/3
Adequação: fotossíntese/respiração em fase gasosa
Construção: Acetal preto
Câmara de Amostra: Câmara de folhas (7,5cc)
Área da amostra: 10cm2
Portas ópticas: janela superior em acrílico fundido, porta óptica (16mm de diâmetro) e porta de fluorimetria para fluorímetros modulados FMS 1+ & FMS 2+
Controle de temperatura: Dupla jaqueta d'água conectada ao banho-maria circulante
Dimensões (DH): 100mm x 130mm
Peso: 650g.
Disco de eletrodo de oxigênio S1
Tipo de eletrodo: Sensor polarográfico de oxigênio tipo Clark
Saída do eletrodo: Tipicamente 1,6μA a 21%O2
Corrente residual: Tipicamente 0,04μA em 0%O2
Tempo de resposta: 10 – 90% tipicamente <5 segundos
Consumo de oxigênio: Tipicamente <0,015μmol/h-1
Fonte de luz LH36/2R
Fonte de luz: matriz de LED vermelha de 36
Controle: Via softwares Oxylab+ e OxyTrace+
Comprimento de onda: comprimento de onda máximo de 660nm
Resfriamento: Ventilador automático de resfriamento integrado
Intensidade: máximo 900 μmol m-2 s-1
Dimensões: 74mm x 52mm
Peso: 270g
