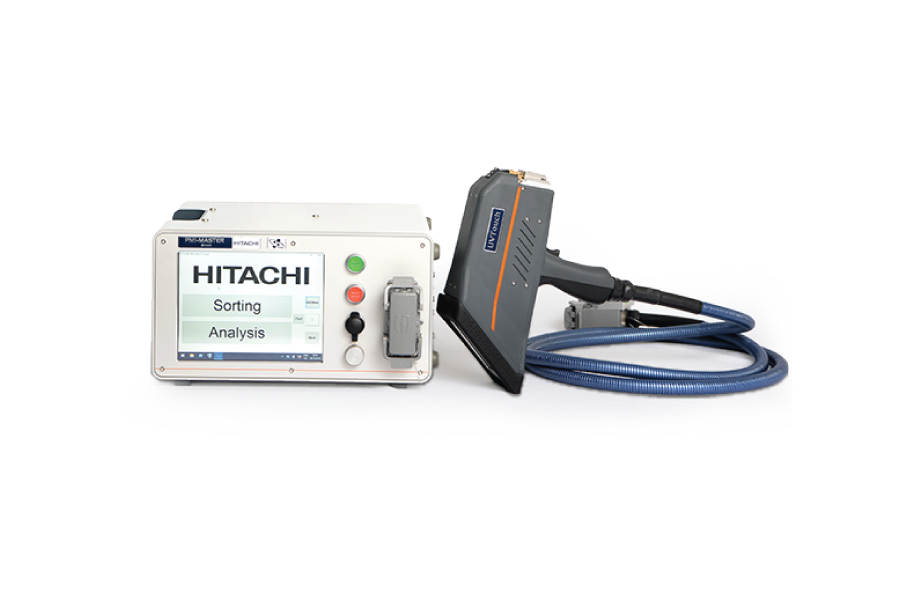

Espectrômetro de Emissão Óptica OES Móvel para Análise Qualitativa e Quantitativa de Elementos Químicos em Ligas Metálicas bem como Classificação e Identificação de Ligas. Modelo PMI Master Smart

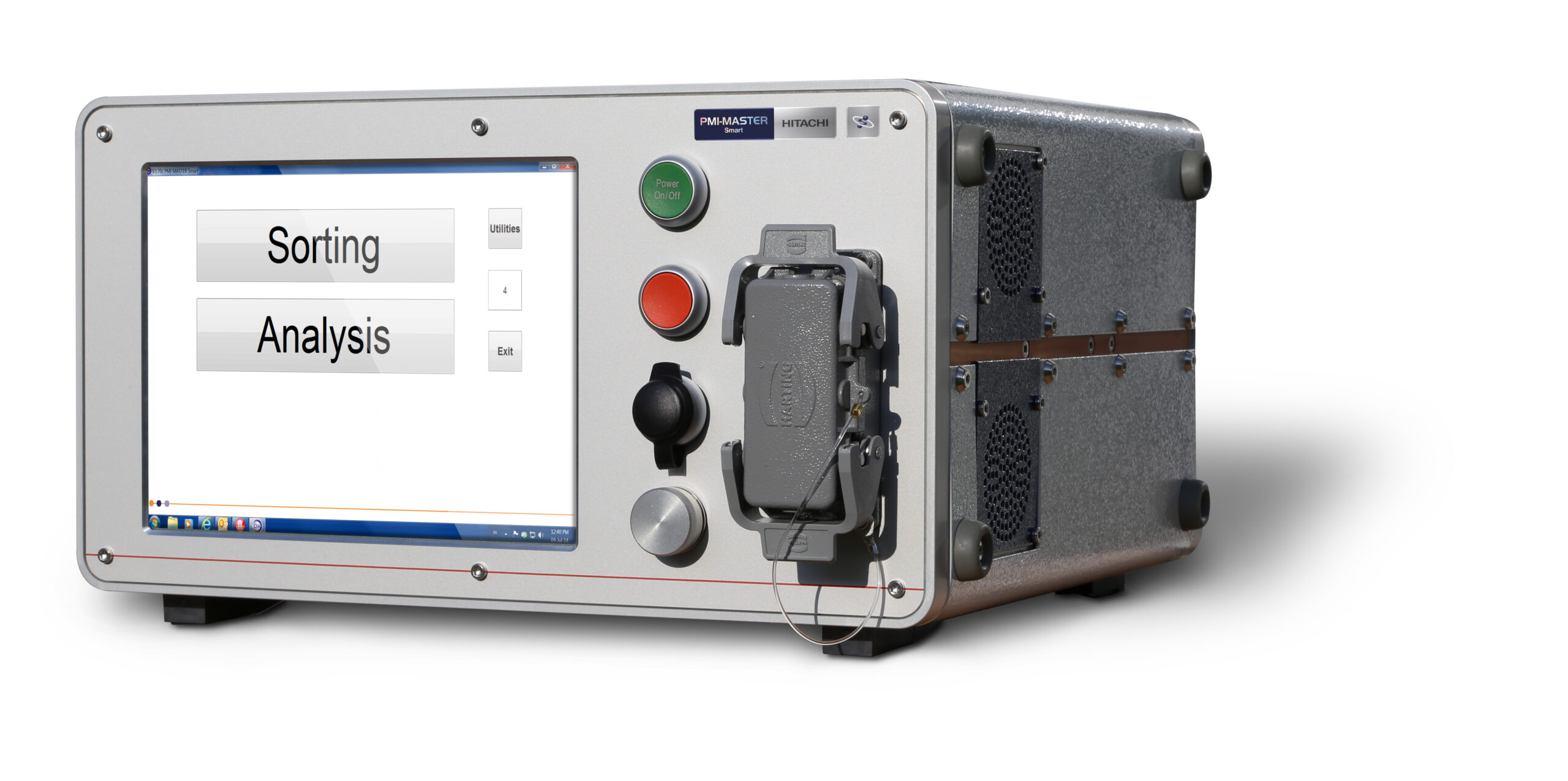

O PMI-MASTER Smart é um espectrômetro de emissão óptica portátil genuíno, projetado para análise precisa, identificação rápida e verificação de amostras metálicas.
Graças ao seu peso leve e tamanho compacto, o PMI-MASTER Smart pode ser transportado com facilidade, tornando a análise independente, especialmente em locais de difícil acesso. Ele é armazenado em estojos prontos para envio e pode ser levado diretamente ao local da análise.
Devido à sua excelente precisão e exatidão, e apesar de suas dimensões compactas, o PMI-MASTER Smart é um espectrômetro OES versátil e multifuncional que pode analisar completamente ou simplesmente classificar amostras metálicas.
A bateria recarregável fornece energia suficiente para 10 horas em modo de espera ou para a análise de 200 medições de arco*/300 medições de faísca*. O PMI-MASTER Smart também pode ser operado usando a fonte de alimentação/carregador externo, com ou sem baterias e mesmo durante a recarga da bateria.
O tempo de carregamento é de apenas 50 minutos durante o uso contínuo no modo de arco.
A inovadora óptica Multi-CCD, com patente pendente e feita de fibra de carbono, é ultracompacta, extremamente leve e mecanicamente muito estável. Ela oferece uma ampla faixa de comprimentos de onda com resolução ideal e um número virtualmente ilimitado de canais para análise total do espectro.
O PMI-MASTER Smart pode ser equipado com três sondas diferentes: arco, faísca e/ou UVTouch (para controle e visualização na sonda), adequando-se perfeitamente aos requisitos de análise. As sondas são simplesmente conectadas para realizar qualquer análise de forma rápida e eficiente. Ao usar as sondas SPARK e UVTouch, a tecnologia Jet-Stream garante a análise precisa de amostras de tamanhos irregulares e formatos complexos, permitindo a análise precisa, por exemplo, de fios com apenas 1 mm de espessura usando um adaptador.
Graças à sua tecnologia inovadora e recursos excepcionais, o PMI-MASTER Smart é um produto de última geração que oferece máxima facilidade de uso e usabilidade: basta aproximar a sonda da amostra, pressionar o gatilho e ler o resultado. A liga e a composição química completa aparecem em poucos segundos na tela sensível ao toque integrada. Adaptado à sua aplicação específica, diferentes modos de operação oferecem análise completa, identificação da liga ou triagem de metais. O PMI-MASTER Smart identifica automaticamente a liga metálica e indica onde os limites de concentração são excedidos.
O PMI-MASTER Smart é operado pelo software intuitivo WASLab, que é convenientemente controlado pela tela sensível ao toque; o PC interno é operado com Microsoft® Windows®.
* com parâmetros de excitação padrão para a análise de aço.
Funcionalidade básica do instrumento:
O PMI-MASTER Smart é um espectrômetro portátil e móvel para análise qualitativa e quantitativa de graus metálicos. Ele pode ser operado com uma sonda de faísca, sonda de arco ou UVTouch.
O plasma criado durante a medição com a sonda emite luz, que é então conduzida ao instrumento básico por meio de fibra óptica. Lá, ele é analisado espectralmente e medido por meio de CCDs (dispositivos de carga acoplada, chips semicondutores sensíveis à luz). Uma certa área do espectro medido pode ser atribuída a cada elemento.
O instrumento é operado por meio de um software fornecido que exibe o resultado da análise na tela.
O resultado da análise pode ser armazenado no banco de dados interno ou exportado.
Por meio da comparação com os dados de classificação armazenados, pode-se determinar imediatamente se ou com quais desvios a classificação analisada atende às especificações exigidas. Os certificados
podem ser facilmente projetados e impressos.
Componentes Básicos do Equipamento:
Fonte de Alimentação:
A alimentação é fornecida por uma bateria removível na parte inferior da caixa. Uma fonte de alimentação/carregador incluída na embalagem é usada para recarregar a bateria.
Quando a fonte de alimentação/carregador está conectada durante a operação, ela funciona como fonte de alimentação.
Fonte de Excitação:
Uma fonte de excitação gera uma forte descarga elétrica entre a amostra e o eletrodo na cabeça da sonda, que derrete uma pequena parte do material da amostra da superfície, evaporando-o e excitando-o para brilhar em um plasma. A luz azul característica (comum em metais ferrosos) contém as informações espectrais sobre os elementos e seus teores na amostra.
Sistema Óptico:
A luz gerada é mapeada em uma grade de difração e decomposta em seus componentes espectrais. A luz com comprimentos de onda mais longos é desviada ("difratada") mais fortemente do que a luz com comprimentos de onda mais curtos. Isso produz um espectro de emissão da amostra que pode ser avaliado usando detectores sensíveis à luz. O instrumento básico utiliza a mais recente geração de sensores de linha CCD, que apresentam alta sensibilidade e longa vida útil.
Sistema de Leitura:
O registro de um espectro completo requer um sistema de leitura rápido para processar grandes quantidades de dados rapidamente. As intensidades de luz obtidas do espectro de emissão são convertidas em valores usando as curvas de calibração armazenadas no instrumento.
Os valores são exibidos na tela sensível ao toque e processados posteriormente (detecção de qualidade, monitoramento de valores limite para controle de processo, etc.).
Dados Técnicos:
Dimensões: altura x largura x profundidade = 425 mm x 235 mm x 410 mm
Peso: 15 kg
Sistema Elétrico:
Voltagem: 28,8 VDC
Potência de Consumo Máximo: 500 VA
Potência de Consumo Repouso: 25 VA
Sistema Óptico:
Óptica multiCCD com montagem PaschenRunge
Distância focal: 300 mm
Número de linhas de grade: 1774 1/mm
Faixa de comprimento de onda: 185-420 nm
Fonte de excitação de faísca:
Pré-faísca de alta energia (HEPS)
Frequência: 100-350 Hz
Voltagem: 250-350 V
Segmento de Mercado: Automotiva, Aviação e Afins, Máquinas e Dispositivos, Metal, Fundição e Siderurgia, Serviços de Análises e Laboratório, Universidade e Acadêmico
Nicho de Mercado: Aeronaves, Alumínio, Baterias, Bélica, Caminhão e Ônibus, Centro de Pesquisa, Cobre, Escola Técnica, Fabricante de Caldeiras, Ferramentas, Ferro e Aço, Ferrovia, Fornos, Fundição, Linha Amarela, Máquinas e Equipamentos, Marinha, Material Elétrico, Metal, Metalúrgica, Mineração, Motocicletas, Naval, Petroquímica, Reciclagem, Serviços Análise Materiais, Serviços de Inspeção e PMI, Serviços Laboratório Geral, Siderúrgica, Sucata, Universidades, Usinagem, Veículos e Automotiva
Abrange diversas normas para aplicações em análises das composições químicas de ligas metálicas tais como: ASTM SAE/AISI DIN Para maiores informações consulte a equipe Labcontrol Instrumentos Científicos.
