Especificações Técnicas:

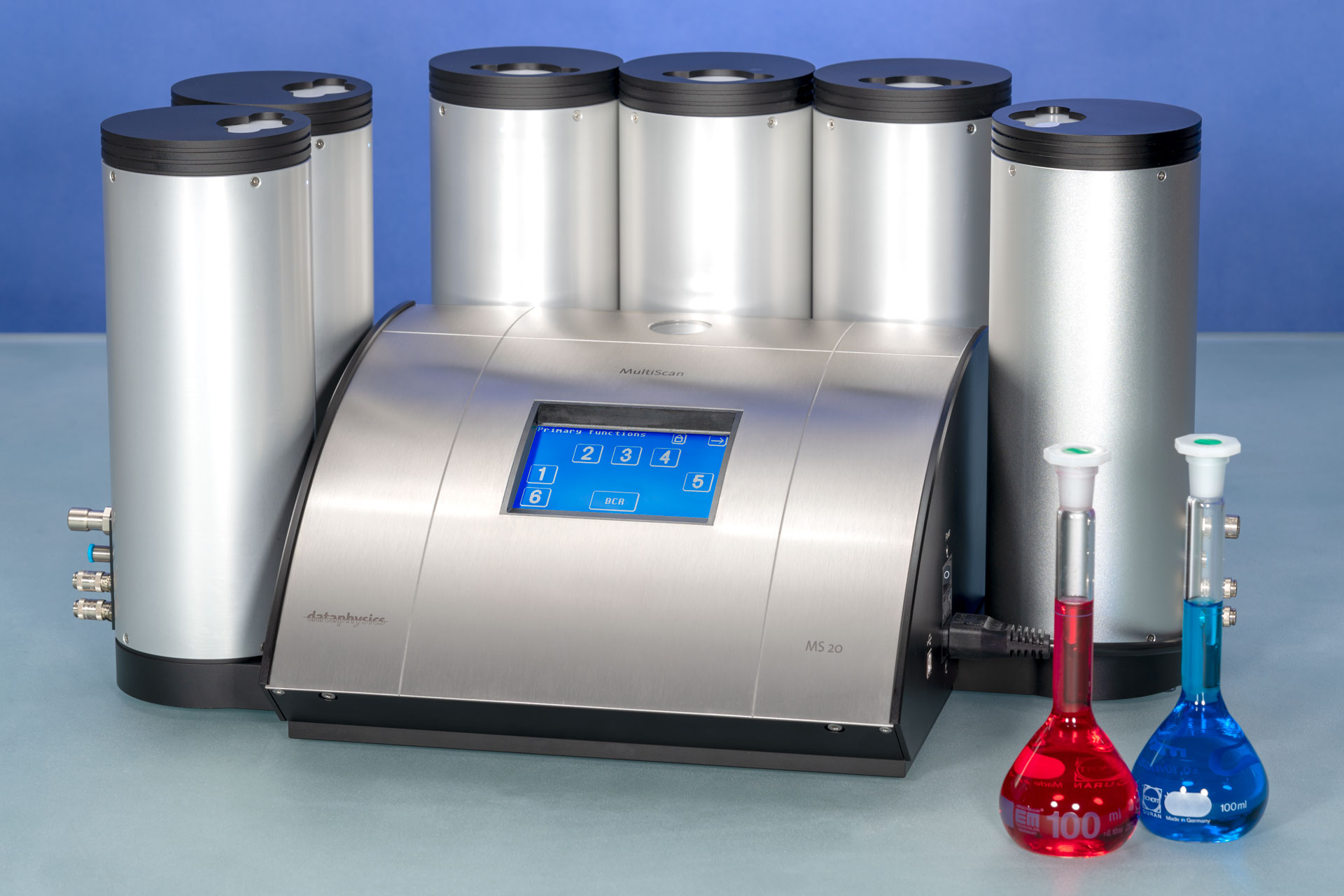

Unidade base MS 20 MultiScan
Para uso com pelo menos uma Scan Tower ST-xx (até seis Scan Towers conectáveis).

Para a análise automática de estabilidade óptica e envelhecimento de uma grande variedade de dispersões multifásicas, em particular suspensões e emulsões, e a caracterização abrangente de mecanismos de desestabilização dependentes do tempo e da temperatura (sedimentação, cremeamento, aglomeração...). Os dados de transmissão e retroespalhamento medidos com resolução temporal e espacial podem ser analisados ​​em relação ao tamanho médio de partículas ou gotículas, índice de refração ou concentração efetiva das fases dispersas, bem como outros parâmetros.

Composto por:

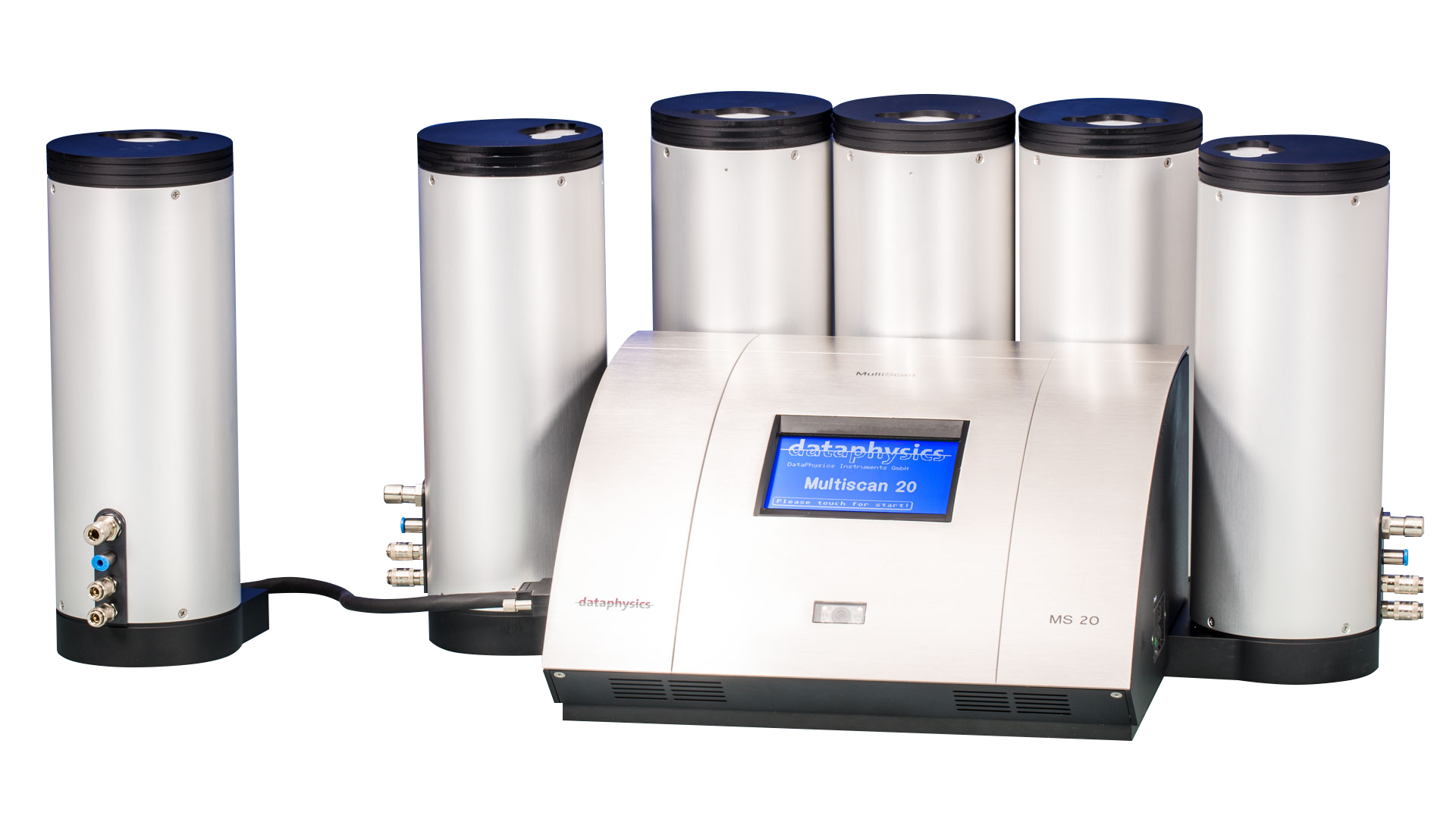

- Unidade base com portas de encaixe para conexão direta de até cinco Scan Towers utilizáveis ​​independentemente e
uma porta adicional para conexão de uma sexta Scan Tower através de um cabo de conexão (opcional CC-ST)
- Leitor de código de barras para registro e documentação de amostras de forma fácil e específica
- Tela sensível ao toque integrada (multilíngue) para operação básica e controle de todas as Scan Towers conectadas e
do leitor de código de barras, bem como para informações de status e tarefas de serviço
- Interface USB para sistema de PC
- Fonte de alimentação integrada
Dados técnicos:
- Dimensões (C x L x A): 295 x 260 x 165 mm³
- Peso: 6,8 kg
- Alimentação: 80...275 V CA, 250 W

Torre de Varredura ST-TEC/L1-IR, comprimento de onda 870 nm
conectável diretamente à unidade base MS 20 ou através de um cabo de conexão especial (opcional CC-ST).

Para medição com resolução temporal e espacial da transmissão e retroespalhamento de radiação NIR monocromática
(870 nm).

A temperatura na câmara é controlada eletronicamente com um aquecedor de resistência elétrica integrado (recomenda-se o resfriamento por líquido!).

Com entrada para gás de purga para evitar a condensação de umidade no recipiente da amostra em temperaturas abaixo do ponto de orvalho.

Composta por:
- Torre de Varredura com aquecimento por resistência elétrica, sensor de temperatura, conectores para resfriamento por líquido e
entrada de gás de purga
- 5 recipientes de amostra padrão SC 20 e 5 tampas de rosca especiais para fácil inserção na câmara de medição.

Dados técnicos:
- Câmara de medição (diâmetro interno: 28 mm) para acomodar recipientes de amostra padrão SC 20 (SC 20D) ou recipientes de amostra menores (SC 15, SC 10) usando um adaptador adequado (Adapt-SC xx)
- Faixa de varredura ao longo da câmara de medição: 0…56,5 mm
- Resolução máxima do intervalo de varredura: 5 µm
- Velocidade máxima de varredura: 12,5 mm/s (atingida para intervalos de varredura = 50 µm)
- Fonte de luz: LED emitindo radiação NIR em um comprimento de onda de 870 nm (largura espectral de 45 nm)
- Faixa de temperatura e medição: -10…80 °C. Para atingir temperaturas abaixo de 4 °C, é necessária a manga de isolamento térmico opcional ST-Insulation; resolução de 0,1 K; 1/3 DIN IEC 751 (± 0,03%), classe B
- Dimensões (C x L x A): 130 x 98 x 275 mm³
- Peso: 2,1 kg

Software de controle e análise MSC para MS 20
Software de controle e análise para o MS 20 com até 6 Scan Towers ST-xx conectadas

- reconhecimento automático da configuração de hardware de todas as Scan Towers conectadas
- leitura de dados do leitor de código de barras integrado na unidade base do MS 20
- criador de código de barras para fácil geração de etiquetas de código de barras
- assistente de software integrado que acompanha a configuração das medições e a subsequente análise de dados
- modelos de medição e configuração manual de medições para
escanear amostras em 7 modos diferentes (acionado pelo usuário, com várias
frequências de escaneamento…) permitindo medições automáticas de longo prazo e com controle de temperatura, bem como a retomada de processos de medição não contínuos
- representação gráfica dos dados de transmissão e retroespalhamento em visualização absoluta ou relativa, bem como
da temperatura medida, com opções de filtro individuais
- opção de sobreposição de dados para comparação rápida e fácil de diferentes conjuntos de dados
- várias opções de análise de dados para avaliar variações dependentes do tempo e da temperatura das amostras, bem como
para determinação de sedimentação e taxas de creme.
- Avaliação aprimorada segundo a teoria de Mie para calcular, a partir de valores medidos, o livre percurso médio, o diâmetro médio, a concentração volumétrica ou o índice de refração para partículas esféricas e gotículas.
- Avaliação aprimorada segundo Stokes para calcular, a partir de taxas de migração medidas, o diâmetro médio, a concentração volumétrica, a diferença de densidade ou a viscosidade do solvente para partículas esféricas e gotículas.
- Cálculo das distribuições iniciais de tamanho de partículas/gotículas em dispersões a partir de perfis de migração, aplicando distribuições normais mono e polidispersas, log-normais, RRSB (Rosin, Rammler, Sperling e Bennet) ou GGS (Guns, Germs e Steel) às leis de sedimentação do tipo Stokes e do tipo Masliyah-Lockett-Bassoon (MLB).
- Banco de dados editável com parâmetros físico-químicos de vários sólidos e líquidos para uso nos diferentes cálculos.
- Determinação do Número de Separabilidade de acordo com o Método de Ensaio Padrão ASTM D7061 como medida da "reserva de estabilidade" de materiais pesados. óleos combustíveis (para experimentos de acordo com o Método ASTM D7061, use a amostra
recipiente SC 15 e as configurações de medição apropriadas!)
- conversão de valores de transmissão e retroespalhamento em unidades de turbidez (FNU/FTU/NTU/EBC/TUF/FAU…)
em referência a uma calibração com um substrato padrão.


Dispersões são misturas multifásicas
constituídas por substâncias insolúveis entre si. Uma fase é a
fase contínua, na qual pequenos fragmentos da outra fase estão dispersos.

Uma suspensão consiste em uma fase líquida contínua e partículas sólidas dispersas.

Em uma emulsão, as partículas dispersas
são pequenas gotículas de outro líquido, e
uma espuma consiste em uma fase líquida contínua
e bolhas de gás dispersas.

As dispersões são encontradas no dia a dia
em muitos produtos diferentes, desde molhos para salada e coquetéis no
setor alimentício, emulsões e cremes em
produtos cosméticos e farmacêuticos até
agentes de limpeza multifásicos, emulsões, tintas ou selantes na indústria da construção civil, para citar apenas alguns exemplos.

Para todos esses produtos, a estabilidade da dispersão é um fator extremamente importante
que deve ser analisado e otimizado
durante o desenvolvimento do produto.

Com o tempo, processos de desestabilização ocorrem dentro das dispersões: as partículas dispersas podem sedimentar ou formar nata devido à gravidade. Além disso, a separação de fases ocorre devido à tensão interfacial: as partículas dispersas se aglomeram ou se fundem para minimizar sua área interfacial com a fase contínua circundante.

A análise de estabilidade da dispersão utiliza um procedimento de medição óptica: com duas fontes de luz e um detector, a luz transmitida através da amostra e a luz retroespalhada por ela é analisada.

As intensidades de transmissão e retroespalhamento dependem diretamente do número, tamanho e tipo de partículas dispersas.

Portanto, a intensidade da luz muda à medida que a dispersão se desestabiliza. Por exemplo, as partículas desaparecem do caminho da luz devido à sedimentação ou aumentam de tamanho devido à aglomeração.

A análise de estabilidade rastreia essas mudanças
escaneando a amostra repetidamente durante
um determinado período de tempo do experimento. Durante a
medição, toda a altura da amostra
é escaneada, portanto, tanto as mudanças globais quanto as locais
na amostra são detectadas.
